3D-piirustukset omatoimisesti Floorplannerilla

Julkaistu , kirjoittanut

Yläkerta Floorplannerilla tehtynä

Bloggailu kannattaa, nimittäin ”Sisustus- ja sepustus” -blogista (kiitos Soilelle hyvästä blogipäivityksestä) bongasin Floorplannerin (Floorplannerin kotisivut) ja täytyy kyllä sanoa, että onpas siinä täysin ilmaiseksi ohjelmaksi melkoinen tehopakkaus, jonka oppii helposti käyttämään, ja jolla saa nopeasti 2D ja 3D -kuvat ihan itse tehden ja ilmaiseksi. Ainakin jollakin tarkkuudella. Ainakin yhdestä projektista. Toki omia projekteja voi perustaa niin monta, kuinka monta sähköpostiosoitetta sattuu olemaan, eli käytännössä vaikka kuinka monta. En kokeillut olisiko maksullisen version puolella ollut mitään muita lisäetuja, kuin se että voi suunnitella useita taloja yhtä aikaa.

Itse löysin tämän Floorplannerin ehkä vähän turhankin myöhään, nyt on jo rakennuslupahekemus menossa kohta sisään, eli enää ei talo juurikaan muutu siitä mihin muotoon se on nyt jo piirrettynä. Mutta on tuosta Floorplannerista siltikin vielä iloa – sillä voi kurkistella huoneiden sisään yläviistosta, pohdiskella eri värisävyjä (väriskaala on aika hyvä) ja lisäksi voi suunnitella kalusteiden paikat 2D kuvakulmassa. Meillä esim. keittiössä tilan riittävyys on nyt vähän siinä ja siinä, että mahtuuko sinne iso ruokailupöytä kuudella tuolilla, vai pitäisikö sittenkin vaan hankkia pienempi pöytä keittiöön, ja siihen ympärille vain 4 tuolia?

Ihan kaikkeen tuo Floorplanner ei kuitenkaan taivu (tai sitten en osannut käyttää), eli eri kerroksia ei saa liitettyä toisiinsa, kerrallaan voi tarkastelussa ja suunnittelussa olla vain yksi kerros. Tosin jos talossa ei ole kuin yksi kerros, silloin tämä seikka ei tietenkään haittaa. Portaat kulkevat myös aina yläviistoon, enkä esim. yläkerrasta saanut piirrettyä alaspäin lähteviä portaita. Tai jos joku minua viisaampi keksii miten se olisi pitänyt tehdä, niin saa toki laittaa vinkkiä tulemaan… Paitsi ohjelman kotisivuilla, näytti olevan myös Youtuben puolella aika paljon opasvideoita siitä, mitä kaikkea Floorplannerilla voisi tehdä, mutta en ole ihan kaikkea vielä ehtinyt opiskella. Oman talon suunnitteluun ja fiilistelyyn hurahtaa ohjelman kanssa leikkiessään niin nopeasti, ettei enempi oppi ohjelman käytöstä jaksanut enää kiinnostaa.

Floorplannerin kalustusvalikoimassa ei ollut takka-leivinuuniyhdistelmää, joten käytin sitten tavallista tulisijaa, joka periaatteessa olisi pitänyt asettaa seinän viereen. Sama logiikka yläkerran takan kanssa, ja autokatoksen paikalla on käytetty paremman puutteessa pergolaa, kuten myös katettu terassi tuli tehtyä sillä samalla. Ihan hyvä lopputulos tuli mielestäni näinkin.

Floorplannerilla tehdyt suunnitelmat on myös kätevä jakaa kavereille, jotka voivat sitten itsekin katsoa lopputulosta 2D tai 3D muodossa, ja pyöritellä sitä PC:n ruudulla mielensä mukaan.

Omat tekeleeni ovat nyt tässä linkissä: Laurintie 146: Floorplannerin 2D ja 3D kuvat. Saa kommentoida, vaikka muutoksia ei pysty enää tekemään paljon muuta kuin kalustuksen suhteen.

Saattaisi muuten onnistua pihasuunnittelukin Floorplannerilla.

Arkkitehtia tapaamassa, lopulliset suunnitelmat nyt tehty

Julkaistu , kirjoittanut

Tänään käytiin arkkitehdin kanssa asiat vielä kerran läpi savupiipusta sokkeliin, tai itse asiassa juurikin toiseen suuntaan kellarikerroksesta alkaen. Aikaa kului 2,5 tuntia, mutta saatiin kaikki valmiiksi. Ellei sitten esim. rakennussuunnittelija, Vantaan rakennusvalvonta tai paloviranomainen vaadi muutoksia tehtäväksi. Toivotaan, että muutosvaatimuksia ei tulisi. Suurin riski lienee kellari, että lasketaanko siellä olevista tiloista jotain mukaan rakennusoikeuden sallimiin neliöihin. Jos näin käy, sitten suunnitelmat menevät aikalailla uusiksi. Nyt oletus on, että kellarissa olevat tilat (takkahuone, sauna, kylppäri, kodinhoitohuone, tekninen tila ja klapivarasto) eivät rakennusoikeutta syö.

Etelään tulee 2-kerroksinen terassi, jonka alaosa lasitetaan parvekelaseilla. Sen alle päätettiin kaivaa varastotila. Terassin alle olisi mahtunut ryömimään, mutta nyt sinne pääsee kellarin ovelle tulevasta oviaukosta ihan kävellenkin. Seinät tehdään harkoista. Joku halpa harkko riittää varaston seiniksi. Itse talo tehdään 380 milliä paksuista lämpöharkoista (siis se ylin osa kellarista, sinne pohjalle ei lämpöharkkoja tarvita).

Pienellä tontilla kaikki mahdollinen varastotila pitää käyttää hyödyksi, koska autotallia tai varastorakennusta ei tontille mahdu. Eikä oikein mahdu nykyisen kokoinen terassikaan, etäisyys naapurin talosta on noin 6 metriä. Palomääräysten mukainen etäisyys pitäisi olla 8 metriä, mutta jos on umpinainen seinä ilman ikkunoita, sitten etäisyys tiettävästi voi olla pienempikin. Meidän talon (tai siis terassin) seinä ei mikään umpinainen ole, mutta onneksi naapurilla on umpinainen pääty.

Talon sisään sisäportaiden alle tulee naapurihuoneista (klapivarastosta ja takkahuoneesta) varastotilat, joten yhtään ns. hukkaneliötä kellariin ei jää. Portaista tulee umpinaiset, koska muuten mäyräkoiramme Ronja ei uskalla portaissa kulkea, vaan se pitäisi aina kantaa. Yläkertaan portaat ovat reunoilta avonaiset, mutta askelmien nousut ovat yläkertaankin ummessa. Sitten ei koira pelkää.

Kellariin oli ja on tarkoitus laittaa vesikiertoinen lattialämmitys puukattilasta. Ilmeisesti sama systeemi kannattaa ulottaa myös keskikerroksen lattiaan, koska se tehdään ontelolaatoista, jotka ovat raskaita, ja joilla lämmönvarauskyky on suuri. Tämä myös varmistaa sen, että kirjastohuone pysyy lämpimänä.

Jonkinlainen ongelma on vielä yläkerran makuuhuoneiden lämmitys. Mikäli sisäovet pidetään kiinni, talon päälämmön lähde eli takan lämpö ei sinne yllä. Ilma ei suljetun sisäoven läpi kulje, ja ovia voidaan joutua koiran takia pitämään kiinni. Yksi ratkaisu voisi olla ilmastoinnin suunnittelu niin, että jokaisessa makuuhuoneessa on imu, mutta ei tuloa. Silloin korvausilma tulee välioven alta, ja lämmönkulku pitäisi olla parempi? Vaihtuuhan koneellisessa ilmastoinnissa huoneen sisäilma kerran 2 tunnissa. Lisäksi jokaiseen makuuhuoneeseen tulee ilmalämpöpumppu. Se takaa kuumilla kesähelteillä riittävän viileyden. Kesän jälkeen lisälämpöäkin saadaan tehtyä pitkälle syksyyn. Talven kovissa pakkasissa ilmalämpöpumppu ei kuitenkaan enää toimi, koska sen paras hyötysuhde lienee siinä +7C paikkeilla.

Talvella takan lisäksi lämmitys tapahtuu suoralla sähkölämmityksellä ja lämmin käyttövesi lämpeää myös aurinkokeräimillä, joita pitää kokeilla ihan huvin ja urheilun vuoksi. Aloituspaketit maksavat muutaman tonnin. Aurinkopaneelit ja ilmalämpöpumput asennetaan kuitenkin vähän myöhemmin, kun on muutama vuosi ensin asuttu. Näin saan vertailutietoa lämmityskustannuksista sekä kotitalousvähennyksen asennustyöstä. Kotitalousvähennystä ei saa vielä talon rakennusvaiheessa, vaan sitä voi käyttää vasta myöhempinä vuosina. Sikäli kun sitä nyt veromuutosten jälkeen jää vielä jäljelle. Ilmalämpöpumppujen ulkopuoliset osat saatiin suunniteltua yläterassille makuuhuoneen ikkunan alle, sekä master-bedroomin pikkuterassin alle niin, että ne eivät näy julkisivussa lainkaan.

Keskikerroksessa poistettiin pari porrasaskelmaa katetulle terassille, jolloin katettu/lasitettu terassi
on samassa tasossa kuin olohuoneen lattia. Samalla terassin lattia nousi, ja se mahdollisti kylmän varastotilan terassin lattian alle. Terassin kautta tulee leveä kulkuväylä, jota pitkin kannattaa taloon muuttaessa kuljettaa suurimmat mööpelit taloon sisään.

Keittiön suunnittelusta on tehty jo kolme versiota, eikä ole varmuutta onko tämä kolmaskaan vielä lopullinen. Mutta sitä ehtii hiomaan sitten myöhemminkin.

Ikkunan pesun kannalta ongelmallisin on korkean olohuoneen yläosassa oleva 8-kulmainen pikkuikkuna. Omasta mielestäni sitä ei olisi tarvittu välttämättä ollenkaan, mutta arkkitehti on sellaisen siihen piirtänyt, ja kyllä se kieltämättä näyttää siinä kohdassa aika hyvältä. Ikkunan peseminen vaatii kylläkin aika korkeat A-tikkaat tai jotkut muut viritelmät. Olen aina ihmetellyt, miten esim. asuntomessuille rakennetuissa taloissa ikkunat pestään, kun ikkunoita on korkean olohuoneen yläosa täynnä? Meidän talossa olohuoneen yläosan ikkunat (poislukien se 8-kulmainen pikkuikkuna) voi pestä yläkerran terassilta käsin. Ikkunat tehdään ulkoapäin avattaviksi ihan tästä syystä. Korkea olohuone ja sen rinnalla rappukäytävä yläkerrasta kellariin saakka laittavat myös ilman kiertoon, jolloin lämmitys takan avulla onnistuu tehokkaasti. Ja oman metsän puilla puulämmitys on meille edullisinta.

Yläkerrassa lasten makuuhuoneiden erisuuret pinta-alat ovat aiheuttaneet kiistaa, kun toinen lapsista saa hiukan isomman huoneen kuin toinen. Tälle ei kuitenkaan voida mitään, kun kantava seinä ei ole aivan keskellä taloa. Ja toisaalta – mitä järkeä on rakentaa useita täysin samankokoisia koppeja? Eri pinta-alat antavat erilaisia mahdollisuuksia. Jossain vaiheessa lapset myös muuttavat yksi kerrallaan kotoa pois.

Ilmanvaihtokone päätettiin laittaa yläpohjaan puhallusvillojen päälle rakennevalle lavalle. Värinä talon rakenteisiin estetään esim. kumianturoin. Näin IV-koneen ääni ei pitäisi kuulua asuinkerroksiin. Talon itäpäätyyn tulee luukku, josta on yläkerran terassilta käynti luukun kautta yläpohjatilaan. Katolle käynti tapahtuu etelän yläterassilta.

Katoksi olimme ajatelleen peltiä kattotiilen profiililla, mutta arkkitehti suositteli tai piti parempana ja halvempana Joutsenolaisen Metehe Oy:n (www.metehe.fi) määrämittaan tehtyjä kattopeltejä. Kuulemma moni talonrakentaja hakee niitä ihan omalla autollaan, ja ne pystyy latomaan annetuilla ohjeilla katolle helposti. Peltiseppää ei tarvita. OK – tehdään sitten näin – joten peltikatto muistuttaa konesaumattua peltiä.

Nyt ei muuta kuin lopulliset piirustukset tämän keskustelun pohjalta kuntoon ja rakennuslupaa hakemaan. Lupahakemus on tarkoitus jättää Vantaan rakennusvalvontaan tammi-helmikuun vaihteessa, jolloin rakentaminen pääsee alkuun maalis-huhtikuulla.

Arkkitehti Immo Teperi päivittää uudet kuvansa omille nettisivuilleen, tähän osoitteeseen:

http://fontus.pp.fi/rautio/

Tältä tontilla näytti 26.11.2011.

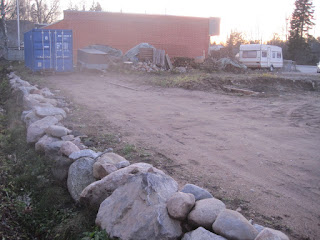

Isot kivet asetteli ojanpenkalle riviin kaivinkone urakoitsija Petri Sillanpää.
